1 概述
    AGV鋰電池智能充電站是我公司根據智能機器人用磷酸鐵鋰蓄電池組的充電技術要求，開發研制的一種智能充電裝置。該設備采用可編程序控制器作為主控單元，7英寸彩色液晶觸摸屏作為人機交換平臺；主電路采用高頻開關電源電路，重量輕、體積小、效率高、穩壓穩流精度高等特點。整套設備操作方便、工作可靠、保護齊全、自動化程度高。
    提供485通信接口及干接點信號，給上位機適時交換數據及工作狀態.

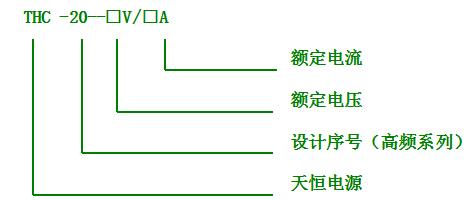

1產品型號說明

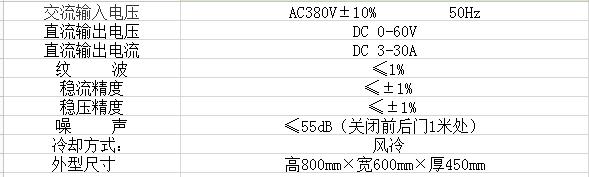

1．2 額定技術參數

1．3 使用條件
1.3.1海拔不超過2000m。
    1.3.2 環境溫度不低于-10℃，不高于+50℃。
    1.3.3 空氣最大相對濕度不超過90%（在相當于空氣溫度20±5℃時）
    1.3.4 運行地點無導電及爆炸塵埃，無腐蝕金屬和破壞絕緣的氣體或蒸汽，無強電磁干擾。
    1.3.5 空氣流通較好的場所。
    1.3.6 無劇烈振動和沖擊，垂直傾斜度不超過5o。
2工作原理
   AGV鋰電池智能充電站主電路采用高頻開關電源電路。單相交流經整流調整后變?yōu)榉€(wěn)壓穩流直流電并由控制中心發出命令給電池組充電。
高頻開關電路以數字電路為基礎，對系統輸出電壓、電流反饋信號先進行隔離放大并與給定信號比較后，將其誤差信號進行模數轉換成數字信號，輸入到邏輯處理單元和其它控制信號一同進行邏輯控制、適時計算最終發出觸發脈沖，從而保證其準確性、可靠性。由于采用了工業控制計算機（PLC）為控制中心，用戶可通過觸摸屏人機界面來指示設備輕松完成對蓄電池組的快速充電、均衡充電等任務。
