用戶在購買大功率UPS的時候,常常面臨在工頻機和高頻機之間進行選擇的困惑。就UPS廠商方面而言,當然都認為是自己的好,“公說公有理,婆說婆有理”。提供工頻機的廠商說工頻機穩定性和可靠性高;提供高頻機的廠商會說高頻機節省空間,成本相對較低等諸如此類的說法。其實,工頻機和高頻機到底孰優孰劣,很難一概而論,可以說各有利弊。用戶應當在全面認識這兩種UPS機型的基礎上,客觀審視自身的應用和需求,選擇適合自己需要的產品。
    工頻機和高頻機的原理分析
    工頻機和高頻機是按UPS的設計電路工作頻率來區分的。工頻機是以傳統的模擬電路原理設計,由晶閘管(SCR)整流器、IGBT逆變器、旁路和工頻升壓隔離變壓器組成。因其整流器和變壓器工作頻率均為工頻50Hz,顧名思義叫工頻UPS。高頻機通常由IGBT高頻整流器、電池變換器、逆變器和旁路組成。IGBT可以通過控制加在門極的驅動來控制其開通與關斷,IGBT整流器開關頻率通常在幾千赫到幾十千赫,甚至高達上百千赫,遠遠高于工頻機,因此稱為高頻UPS。
    在工頻UPS電路中,主路三相交流輸入經過換相電感,接到三個SCR橋臂組成的整流器之后變換成直流電壓,通過控制整流橋SCR的導通角來調節輸出直流電壓值。由于SCR屬于半控器件,控制系統只能控制開通點,一旦SCR導通之后,即使門極驅動撤消,也無法關斷,只有等到其電流為零之后才能自然關斷,所以其開通和關斷均是基于一個工頻周期,不存在高頻的開通和關斷控制。由于SCR整流器屬于降壓整流,所以直流母線電壓經逆變輸出的交流電壓比輸入交流電壓低,要使輸出相電壓能夠得到恒定的220V電壓,就必須在逆變輸出增加升壓隔離變壓器。
    相比而言,高頻UPS整流屬于升壓整流,其輸出直流母線的電壓比輸入線電壓的峰值高,一般典型值為800V左右,如果電池直接掛接母線,所需要的標配電池節數需要67節,這樣給實際應用帶來極大的限制。因此一般高頻UPS會單獨配置一個電池電壓變換器,市電正常的時候電池變換器把800V的母線電壓降到電池組電壓;市電故障或超限時,電池變換器把電池組電壓升高到800V的母線電壓。由于高頻機母線電壓為800V左右,所以逆變器輸出相電壓可以直接達到220V,逆變器之后就不再需要升壓變壓器。因此,有無隔離變壓器是工頻機與高頻機在結構上的主要區別。
    UPS輸出隔離變壓器的作用

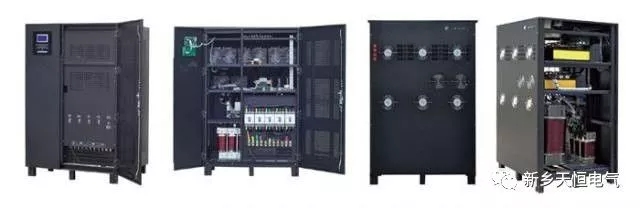

    隔離變壓器是利用電磁感應原理,對配電或信號進行電氣隔離的裝置。隔離變壓器在UPS中通常被設計在逆變器的輸出端,可以起到增加UPS性能改善負載端供電質量的作用。通常,UPS的輸出隔離變壓器有以下四大優點:
    降低零地電壓,優化UPS末端供電網絡
    UPS的逆變輸出安裝隔離變壓器可以隔離輸入和輸出之間的電氣連接,從而有效地降低輸出的零地電壓。由于隔離變壓器的副邊繞組采用Y型接法,中性點接地后產生新的零線,從而達到降低零地電壓的目的。事實上,HP、IBM、SUN的小型機因?yàn)橐ＷC精密的計算能力與高可靠的數據處理傳輸能力,都會對零地電壓有極高的要求,加裝隔離變壓器可以徹底解決因?yàn)榱愕仉妷浩咚斐傻囊恍﹩栴}。
    濾除負載端諧波,提高供電質量
    隔離變壓器本身具有電感特性,輸出隔離變壓器可以濾除負載端的大量低次諧波,減少高頻*,并可以使高次諧波大幅度衰減。采用電源隔離變壓器,可以有效地抑制竄入交流電源中的噪聲*,提高設備的電磁兼容性。
    增強過載短路保護能力,保護負載與UPS主機
    由于其自身的特性,隔離變壓器是UPS中工作最為穩定的器件。UPS在正常工作過程中,如果遇到大的短路電流,變壓器會產生反向電動勢,延緩短路電流對負載以及逆變器的沖擊破壞,具有保護負載與UPS主機的作用。
    “通交流阻直流”,UPS故障時保護負載
    高額UPS的AC/DC變換部分采用高頻化設計,提高了UPS的輸入功率因數(0.98以上)及輸入電壓范圍,DC/AC逆變部分高頻化減少了輸出濾波電感的體積,功率密度大。由于無輸出隔離變壓器,一旦逆變器橋臂的IGBT被擊穿短路,BUS母線直流高電壓將加到負載上，危及負載的安全。輸出隔離變壓器具有“通交流阻直流”的能力，可以解決此類問題，在UPS發生故障時能夠使負載安全運行。
    工頻機和高頻機的性能對比
    在可靠性方面,工頻機要優于高頻機
    工頻機采用晶閘管(SCR)整流器,該技術經過半個多世紀的發展和革新,已經非常成熟,其抗電流沖擊能力非常強。由于SCR屬于半控器件,不會出現直通、誤觸發等故障。相比而言,高頻機采用的IGBT高頻整流器雖然開關頻率較高,但是IGBT工作時有嚴格的電壓、電流工作區域,抗沖擊能力較低。因此在總體可靠性方面,IGBT整流器比SCR整流器低。
    在環境適應性方面,高頻機要優于工頻機
    高頻機是以微處理器作為處理控制中心,將繁雜的硬件模擬電路燒錄于微處理器中,以軟件程序的方式來控制UPS的運行。因此,體積、重量等方面都有明顯的降低,噪音也較小,對空間、環境影響小,因此比較適合于對可靠性要求不太苛刻的辦公場所。正因?yàn)槿绱?許多廠家的中小功率UPS普遍推出了高頻機。
    在負載對零地電壓的要求方面,工頻機要優于高頻機
    大功率三相高頻機零線會引入整流器并作為正負母線的中性點，這種結構就不可避免地造成整流器和逆變器高頻諧波耦合在零線上，抬升零地電壓，造成負載端零地電壓抬高，很難滿足IBM、HP等服務器廠家對零地電壓小于1V的場地需求。另外，在市電和發電機切換時，高頻機往往因零線缺失而必須轉旁路工作，在特定工況下可能造成負載閃斷的重大故障。工頻機因整流器不需要零線參與工作，在零線斷開時，UPS可以保持正常供電。

    結束語
    從結構上講,工頻機UPS和高頻機UPS的差異主要表現在隔離變壓器上,而工頻機對隔離變壓器的使用,在很大程度上提升了UPS的可靠性。從綜合性能方面來講,工頻機和高頻機則各有優劣,至少在當前,不存在誰取代誰的問題。用戶在選購設備的時候應當立足于自身的實際需要,而不是盲目跟從。比如,用戶要建設中大型的數據中心,那么對可靠性和穩定性的要求就應當放在一位,大功率的工頻機UPS就應當是選;如果是一般的辦公場所應用,或者主要考慮到設備對空間的占用,則可以采用高頻機UPS。
